Możliwość zastosowania materiałów absorpcyjnych do eliminacji zakłóceń w pracy systemów automatycznej identyfikacji w oparciu o fale radiowe RFID

Przy użyciu metody rozwiniętej przez S.A. Schelkunoffa, całkowita skuteczność ekranowania ekranu z przewodzącego ciała stałego może być wyrażona jako suma strat przy odbiciach (R_dB), pochłanianiu (A_dB) oraz ponownych odbiciach (B_dB). (Rysunek 1)

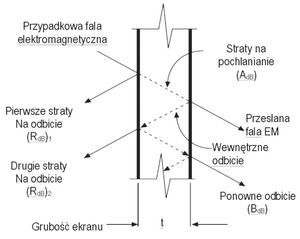

Rys. 1. Straty na przewodzącym ekranie z ciała stałego.

Straty przy odbiciach są proporcjonalne do impedancji fali elektromagnetycznej (Z_w) i odwrotnie proporcjonalne do wewnętrznej impedancji ekranu (Z_B). Straty przy pochłanianiu są proporcjonalne do grubości (t) i współczynnika pochłaniania ekranu (a). Odwrotność współczynnika pochłaniania daje głębokość wnikania (δ). Głębokość wnikania jest to właściwość magnetyczna, która powoduje wypieranie płynącego prądu na powierzchnię przewodnika. Głębokość wnikania staje się mniejsza (płytsza), gdy częstotliwość, przewodność lub przenikalność się zwiększa. Pole elektromagnetyczne jest tłumione o 1/e ≈ 0,37 co każdą głębokość wnikania δ w głąb ekranu. Im większa liczba wielokrotności głębokości wnikania δ w danej grubości materiału, tym większe straty wynikające z absorpcji (pochłaniania). Im głębokość wnikania staje się płytsza wraz ze wzrostem częstotliwości, straty wynikające z absorpcji przy dużych częstotliwościach stają się głównym i dominującym składnikiem. Straty wynikające z ponownych odbić silnie zależą od strat wynikających z pochłaniania.
W artykule pokazane zostaną wyniki rzeczywistych pomiarów tłumienności powszechnie dostępnych na rynku materiałów absorbcyjnych oraz przykład zastosowania do eliminacji niepożądanych efektów w obszarze RFID.

Artykuł zawiera 16800 znaków.

Źródło: Czasopismo Logistyka
